作者: 追风 时间: 2013-4-25 16:54 标题: 解剖大鸟——宝马R1200GS详细内部结构

2013-04-22　作者：王青　来源：越野e族

　　导读：现款1200大鸟卖了九年，虽然仍未有褪色感觉。但随着竞争对手推出水冷机器，以更大马力作为卖点，BMW大鸟也是时候推出水冷版本，以满足普罗车迷的愿望。新R1200GS以水冷+风冷混合式冷却的方法，来换取更多马力的同时，也注入高科技系统，确保长途巡航能力、越野能力、废排标准、安全性和操控性都做得更好。

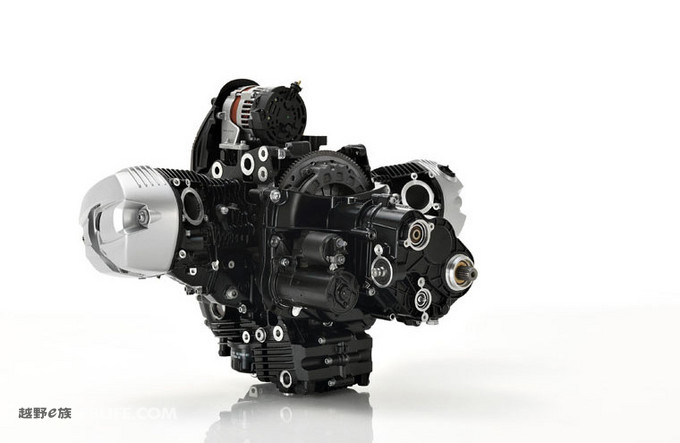

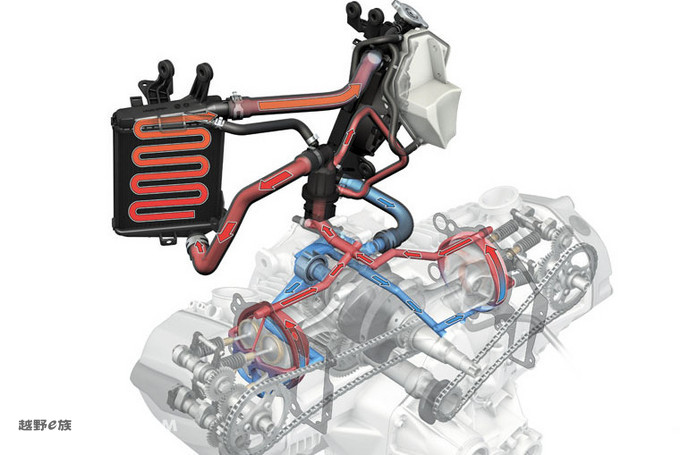

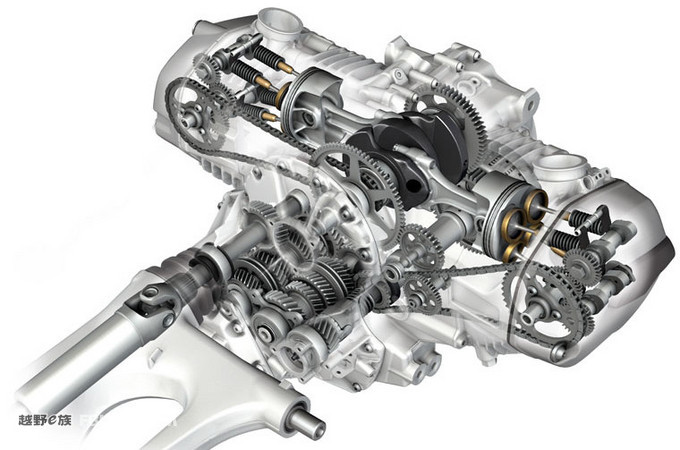

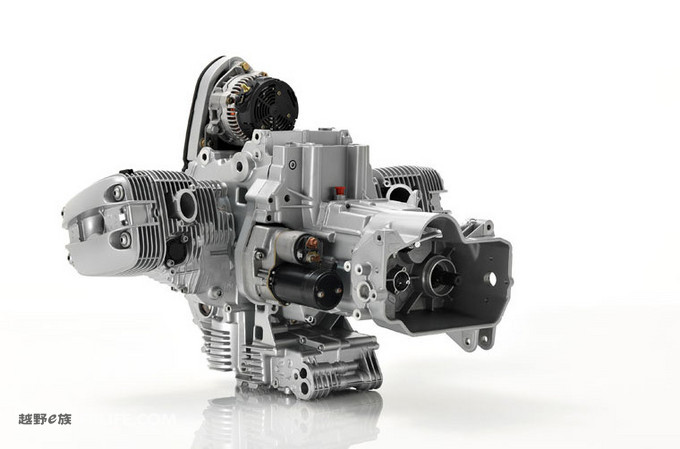

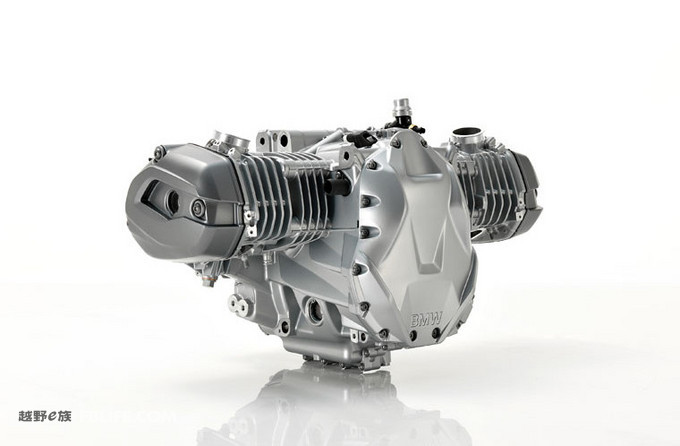

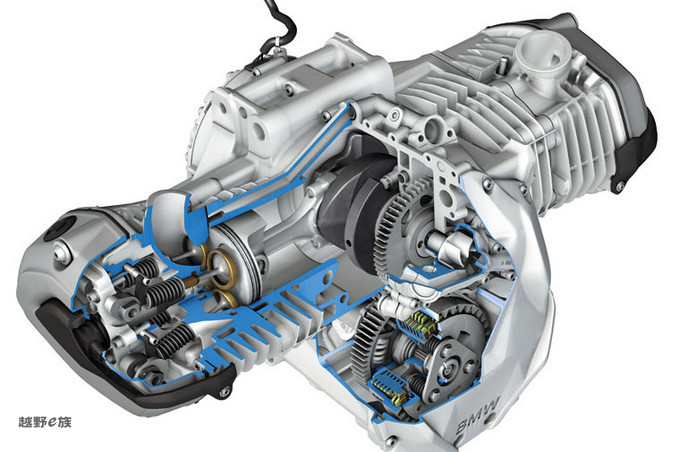

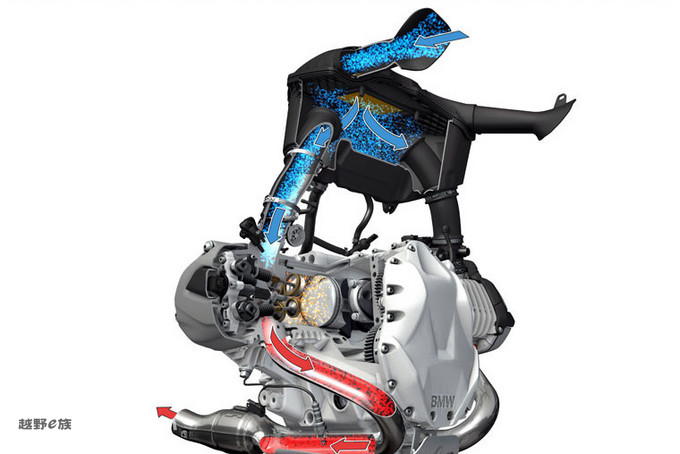

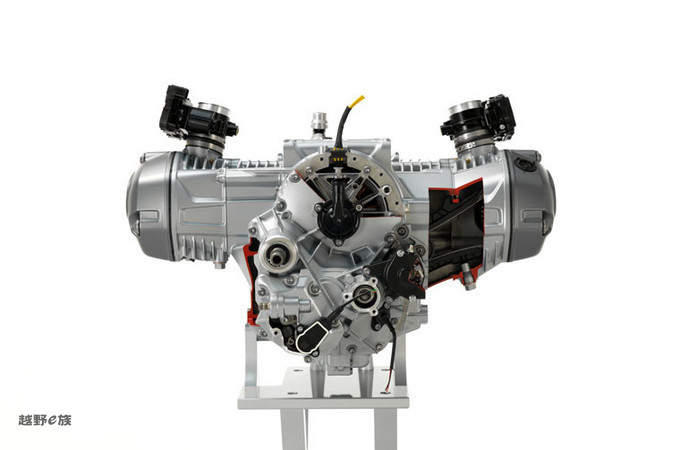

　　R1200Gs的水平对向引擎由风油冷设定改为加入水冷+风冷混合设定。引擎的排气量和缸径冲程不变，但压缩比由12.0:1提升至12.5:1，采用全新进气设计及BMS-X电喷系统，节气阀口径是52mm。结果是新R1200GS的峰值马力由110bhp提升了15bhp至125bhp，扭力由12.16kg-m轻微上升至12.75kg-m。

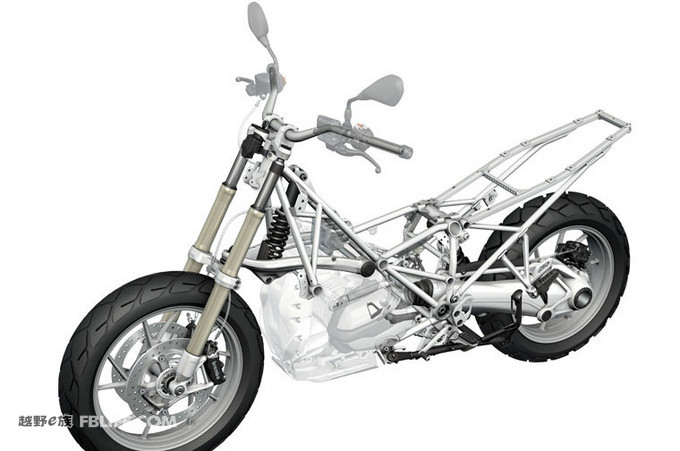

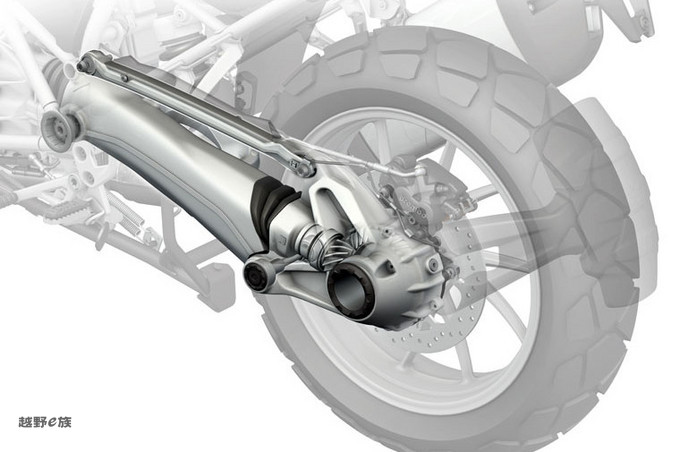

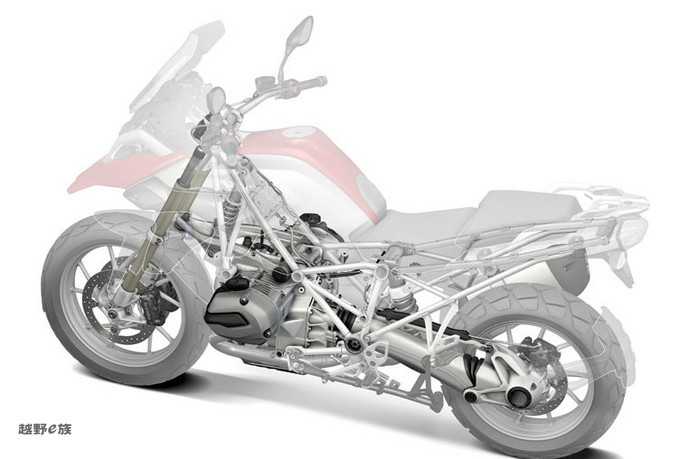

　　传动系统方面，离合器由以往干式单片改用湿式多片，并有逆滑式功能，急速拖波时能让尾轮保持稳定。传动轴也由以往车身右边改为左边。新车的钢管车架、Telelever头避震和Parlalever尾避震系统都是全新设计，有更强的抗扭刚性。配合更长的尾摇臂，新车的稳定性和操控性都有所提升，在不平整地形上会有更佳表现。此外，新车的轮圈和轮胎呎吋都全面升级，头轮圈由2.5吋增加至3吋，尾轮圈由4吋增加至4.5吋。所以头尾胎由以往的110/80-10和150/70-17，增加至120/80-19和170/70-17，头尾胎都变粗了。

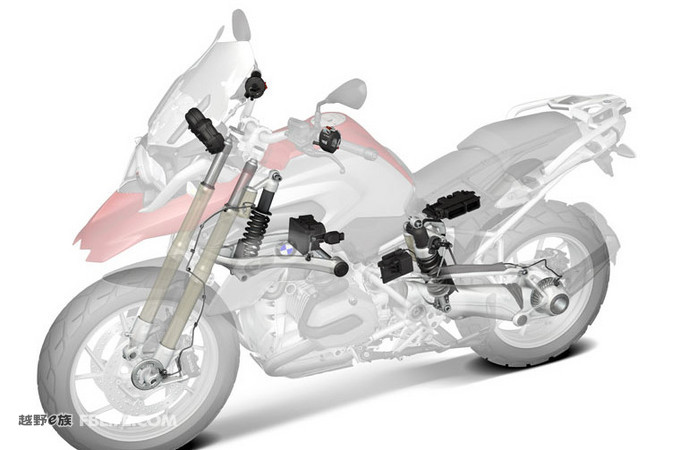

　　新GS首次采用E-Gas电子油门，因为新车会有ASC自动稳定循迹系统(AutomaticStabilityControl)和五种动力模式，再外加一个巡航模式，令到新大鸟全面进入电子操控年代。五种动力模式分别是Rain/Road/Dynamic/Enduro/EnduroPro，在不同模式之下，引擎特性、油门敏感度、Semiactive避震特性、ABS制动的敏感度和排气管内的回压活瓣，都会依情况而转变。新R1200GS配备Semiactive半主动避震系统，能按照不同动态而利用电动调整避震油压阻力的DynamicESA(ElectronicSuspensionAdjustment)避震系统。

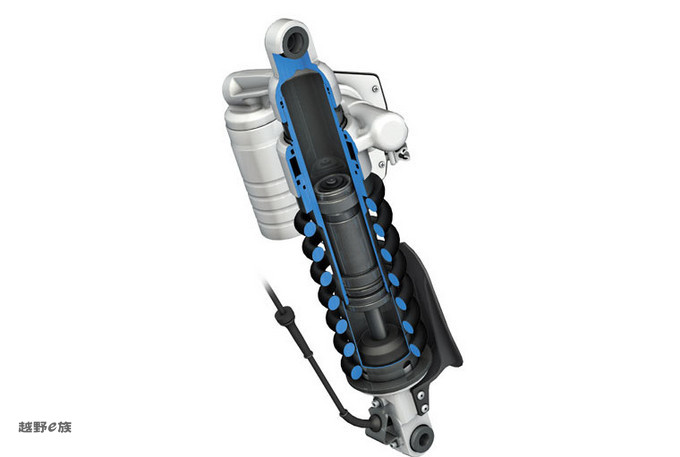

　　DynamicESA透过弹弓上的感应器，监察头尾轮上下移动的幅度，并配合其他参数，不停自动调整避震油压阻力。

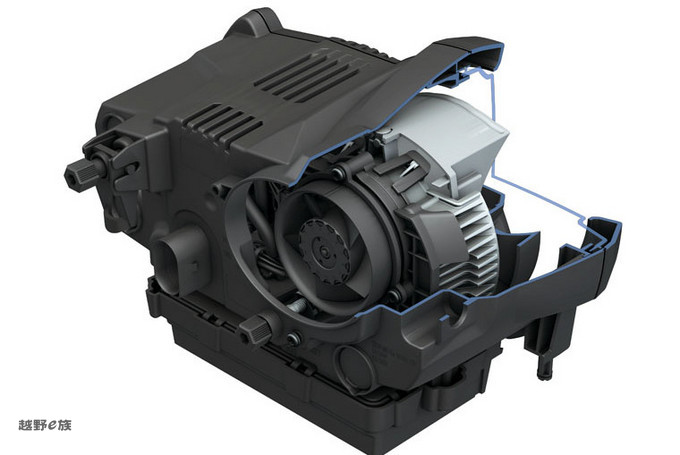

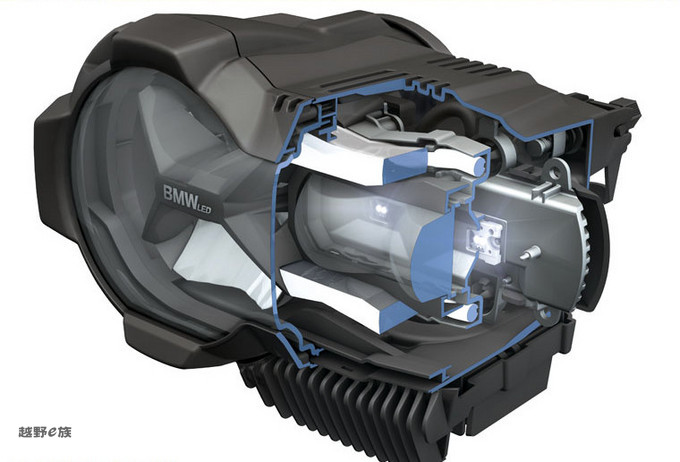

　　外观上，新R1200GS最亮丽的改动是采用LED作为头灯和日间行车灯。

图片附件: 001.jpg (2013-4-25 16:53, 135.86 KB) / 下载次数 590
http://www.91em.com/emzone/bbs/attachment.php?aid=19473&k=b3674651937c4196cc1d4f32846bdbfe&t=1756578934&sid=198dYy

图片附件: 002.jpg (2013-4-25 16:53, 104.9 KB) / 下载次数 591
http://www.91em.com/emzone/bbs/attachment.php?aid=19474&k=031154a8e26d37ed8e258417e8df41a9&t=1756578934&sid=198dYy

图片附件: 003.jpg (2013-4-25 16:53, 99.56 KB) / 下载次数 589
http://www.91em.com/emzone/bbs/attachment.php?aid=19475&k=3ec556b0092570da1a2ee5c6b2ce3cd2&t=1756578934&sid=198dYy

图片附件: 004.jpg (2013-4-25 16:53, 132.26 KB) / 下载次数 580
http://www.91em.com/emzone/bbs/attachment.php?aid=19476&k=8eccc0dc32e46244bc005feb7662da10&t=1756578934&sid=198dYy

图片附件: 005.jpg (2013-4-25 16:53, 136.44 KB) / 下载次数 582
http://www.91em.com/emzone/bbs/attachment.php?aid=19477&k=8cb8c555db4cb3427fa7d7ae9fc750a0&t=1756578934&sid=198dYy

图片附件: 006.jpg (2013-4-25 16:53, 127.63 KB) / 下载次数 569
http://www.91em.com/emzone/bbs/attachment.php?aid=19478&k=a78e3ff87750bb85c884e93a35d45d93&t=1756578934&sid=198dYy

作者: 追风 时间: 2013-4-25 16:55

在电气系统方面，新车采用K1600GT和K1600GTL的CANbus电气系统和LIN技术(LocalInterconnectNetwork)，大幅简化车身线路数量和重量设在左把手上的多功能选择器，能在行车时随意挑选及作出选择，操作时双手仍可握住把手，以保行车安全。风挡高度可以手动调较，只需松开风挡后的旋钮便可，单手便可操作，过程简单方便。骑士座位可以调较高度和前倾角度，乘客座位也可以前后移动，调较双人之间的距离。把手可以很方便地上下调较，脚踏位置也可以调较。油缸附近增设的膝垫，方便站立驾驶时夹着车体作出控。

　　新车的离地距比以往增加了8mm，尾牌架可以快速拆走，以便进行越野活动。新车有四色，分别是白、红、蓝、灰。

图片附件: 001.jpg (2013-4-25 16:54, 40.6 KB) / 下载次数 583
http://www.91em.com/emzone/bbs/attachment.php?aid=19479&k=c31ed867cb97bc9787330fee6a841e06&t=1756578934&sid=198dYy

图片附件: 002.jpg (2013-4-25 16:54, 42.27 KB) / 下载次数 603
http://www.91em.com/emzone/bbs/attachment.php?aid=19480&k=ca6b8d23998802db4b2a83f50442baf3&t=1756578934&sid=198dYy

图片附件: 003.jpg (2013-4-25 16:54, 46.51 KB) / 下载次数 554
http://www.91em.com/emzone/bbs/attachment.php?aid=19481&k=6baba8b547038ccccab0080a8f7c34b9&t=1756578934&sid=198dYy

图片附件: 004.jpg (2013-4-25 16:54, 39.44 KB) / 下载次数 589
http://www.91em.com/emzone/bbs/attachment.php?aid=19482&k=8c2e1fe0eaf53d64081e7f3b50e7d4a6&t=1756578934&sid=198dYy

图片附件: 005.jpg (2013-4-25 16:54, 63.69 KB) / 下载次数 596
http://www.91em.com/emzone/bbs/attachment.php?aid=19483&k=0b5eb120a5cf6e4eed57abd40fcee8bd&t=1756578934&sid=198dYy

作者: 追风 时间: 2013-4-25 16:55

图片附件: 001.jpg (2013-4-25 16:55, 49.55 KB) / 下载次数 589
http://www.91em.com/emzone/bbs/attachment.php?aid=19484&k=e54d81b292ba752706b5d9c1e3566731&t=1756578934&sid=198dYy

图片附件: 002.jpg (2013-4-25 16:55, 62.45 KB) / 下载次数 575
http://www.91em.com/emzone/bbs/attachment.php?aid=19485&k=27f2b0baea1a4d387452d63310881d14&t=1756578934&sid=198dYy

图片附件: 003.jpg (2013-4-25 16:55, 33.53 KB) / 下载次数 574
http://www.91em.com/emzone/bbs/attachment.php?aid=19486&k=02df2f184c748f5f3d954114d53b4cae&t=1756578934&sid=198dYy

图片附件: 004.jpg (2013-4-25 16:55, 59.76 KB) / 下载次数 575
http://www.91em.com/emzone/bbs/attachment.php?aid=19487&k=ed041dfd92ceb77c1bac8363f1f1c95b&t=1756578934&sid=198dYy

图片附件: 005.jpg (2013-4-25 16:55, 90.04 KB) / 下载次数 588
http://www.91em.com/emzone/bbs/attachment.php?aid=19488&k=39f1c3f96bde2c6a9a23584734222ccb&t=1756578934&sid=198dYy

图片附件: 006.jpg (2013-4-25 16:55, 78.9 KB) / 下载次数 575
http://www.91em.com/emzone/bbs/attachment.php?aid=19489&k=8c76bca7b520d3ff1b4b6ab95f8f57dc&t=1756578934&sid=198dYy

作者: 追风 时间: 2013-4-25 16:56

图片附件: 001.jpg (2013-4-25 16:56, 73.94 KB) / 下载次数 602
http://www.91em.com/emzone/bbs/attachment.php?aid=19490&k=94df0d4ceabc1d3e0666536dbab23453&t=1756578934&sid=198dYy

图片附件: 002.jpg (2013-4-25 16:56, 75.85 KB) / 下载次数 593
http://www.91em.com/emzone/bbs/attachment.php?aid=19491&k=3fde10735212ef22df4bce3d85c003b5&t=1756578934&sid=198dYy

图片附件: 003.jpg (2013-4-25 16:56, 57.28 KB) / 下载次数 553
http://www.91em.com/emzone/bbs/attachment.php?aid=19492&k=cc73874772e17b1c714bd96b882264a2&t=1756578934&sid=198dYy

图片附件: 004.jpg (2013-4-25 16:56, 58.92 KB) / 下载次数 572
http://www.91em.com/emzone/bbs/attachment.php?aid=19493&k=720b205b6787ea87120e97d4dd275f3b&t=1756578934&sid=198dYy

图片附件: 005.jpg (2013-4-25 16:56, 58.11 KB) / 下载次数 596
http://www.91em.com/emzone/bbs/attachment.php?aid=19494&k=4fd1cf09b9760d37f7b3660a120c5ca5&t=1756578934&sid=198dYy

作者: 追风 时间: 2013-4-25 16:59

BMW2013R1200GS
引擎形式　　　　　　　　四冲水冷水平对向两汽缸
　　　　　　　　DOHC放射式八气阀，附中置平衡轴
缸径x冲程　　　　　　　101.0mmx73mm
压缩比　　　　　　　　　　　　12.5:1
总排气量　　　　　　　　　　　1170cc
最高马力　　　　　　　　125bhp/7700rpm
最大扭力　　　　　　　　12.75kg-m/6,500rpm
车架形式　　　　　　　　　　两段式钢管车架
传动系统　　　　　　　　湿式多片防锁辘极力子
6前速轴传动　　　　　　　　　燃油供应
　　　　　　　　　BMS-X电子燃油喷注系统52mm节气阀
拖曳距　　　　　　　　　　　　99.6mm
后倾角　　　　　　　　　　　　64.5°
前悬挂系统　　　　　　　BMWTelelever前叉、
　　　　　　　　　　　五段预载调较190mm行程
后悬挂系统　　　　　BMWEVOParalever单筒气压避震
　　　　　　　　　　　预载及回弹调较200mm行程
轮圈及轮胎(前)　　　　　　3.0x19/120/80R19
轮圈及轮胎(后)　　　　　　4.5x17/170/70R17
前掣动系统　　　　　　305mm双浮碟配4活塞卡钳
　　　　　　　　　　　　　IntegralABS系统
后掣动系统　　　　　　　276mm单碟配双活塞浮钳
长x阔x高　　　　　　　　2207x953x1450mm
轴距　　　　　　　　　　　　1507mm
最低离地距　　　　　　　　　　--
座高　　　　　　　　　　　850mm/870mm
　　　　　　　　　低座位820mm，调低避震可低至790mm
装备重量　　　　　　　　　　238kg
油缸容量　　　　　　　20公升(4升后备电油)
最高负重量　　　　　　　　　441kg
0-100km/h　　　　　　　　　3.7秒
极速　　　　　　　　　　　200km/h+

　　以90km/h定速巡航每升电油跑24.4公里，以120km/h定速巡航每升电油可跑18.2公里。0-100km/h加速只需3.6秒，极速超过200km/h。

　　新车的长度轻微缩短了3mm，阔度增加了38mm，高度维持不变。装备重量上升至238kg，油缸容量不变。

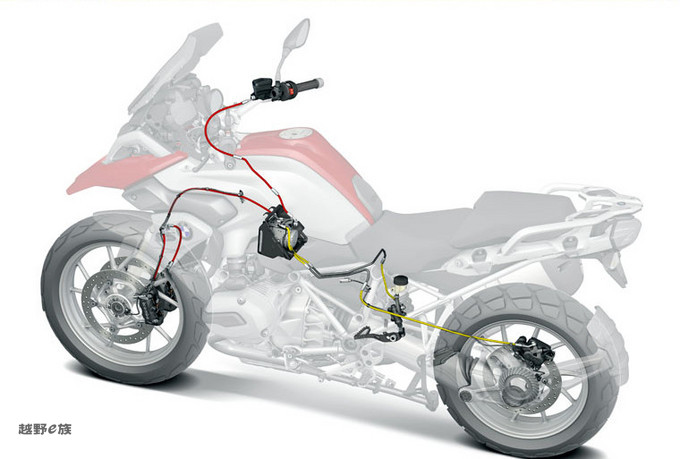

　　头制动是径向式Brembo单体式卡钳，尾制动碟直径由265mm增加至276mm，并配备不可取消的综合式ABS煞车系统。

图片附件: 001.jpg (2013-4-25 16:59, 60.04 KB) / 下载次数 592
http://www.91em.com/emzone/bbs/attachment.php?aid=19495&k=9c54423be86a69e9b4f1026ec3b2e763&t=1756578934&sid=198dYy

图片附件: 002.jpg (2013-4-25 16:59, 59.05 KB) / 下载次数 598
http://www.91em.com/emzone/bbs/attachment.php?aid=19496&k=af14173db35821eef9e02fdaaf869e2a&t=1756578934&sid=198dYy

图片附件: 003.jpg (2013-4-25 16:59, 54.42 KB) / 下载次数 571
http://www.91em.com/emzone/bbs/attachment.php?aid=19497&k=43437692337f3ce4cbe7cac8f2f37245&t=1756578934&sid=198dYy
