作者: 天衣无缝 时间: 2013-7-23 13:28 标题: 半导体制冷 天价杜卡迪防滚架机箱爆改
2013-07-23 中关村在线 原创 作者：钟金良 责编：唐菲
每每写到MOD的文章，笔者总是抑制不住内心澎湃的热情，作为电脑DIY中为数不多的热点之一，可以说将更多的专业玩家指向更深的发烧指路。各位还记得上次为各位带来的<装不下也要装 迷你ITX机箱打造水冷MOD>这篇文章么？小巧的机箱中不仅融入了行业中的潮流元素，更通过巧妙的管路设计让其尽显高端。而在这款作品之后，又有一款融入更多DIY元素的作品即将为各位网友呈现。
很多人认为MOD需要一个主题，没错，如果单以水冷作为主题的话，那么可能略显单一，而制定MOD的风格不仅需要结合产品特点，更要深挖产品内涵，这样才能与产品更好融为一体。而今天为各位网友呈现的是由IN WIN与华硕高端硬件所组合的MOD产品，其除了顶级硬件的组合外，更是融入了罕见的半导体制冷加铜管散热器的组合方式，让产品更具特点，而这款最大的亮点是什么呢？
刚才我们提到产品必将有一个MOD风格，那么今天的作品是什么风格呢？可能对机车运动感兴趣的朋友看到刚才的首图就能一目了然，没错，这就是在机车行业中大名鼎鼎的杜卡迪（DUCATI）风格，而这款作为为什么是这款风格呢？这自然和机箱产品本身存在着息息相关的信息，其实这款迎广D-Frame就采用杜卡迪风格产品，那一抹亮红更让我们记忆深刻。
图片附件: 001.jpg (2013-7-23 13:28, 71.5 KB) / 下载次数 601
http://www.91em.com/emzone/bbs/attachment.php?aid=28400&k=abcec60e644cc323bdfec7dac8f8b9dd&t=1788000246&sid=6TbO68
作者: 天衣无缝 时间: 2013-7-23 13:29
在上一页结尾，我们提到了这款机箱产品的设计灵感就来自于杜卡迪机车风格，其实这款产品就杜卡迪授权产品。很多朋友对于这款机箱产品的表面风格并没有太在意，而只在于其开放式的设计外观，其实这也不能怪消费者不理解，其实笔者也是多方探索产品才确定这个信息。
在这段官方视频尾端，不知各位网友注意到一个细节没有，有一个镜头为我们展示了其不平凡的身份，下面我们就截图为各位网友呈现。
终于了解这个"D"的含义！
DUCATI Monster（怪兽）系列
终于找到这款作品的灵感出处了，那么接下来对于这款作品MOD的风格自然不能脱离产品元素，强烈的机械金属感，那一抹亮红色挥之不去的影响力不知道影响了多少朋友。如果各位玩家身边再有对这款机箱感兴趣的朋友，大声告诉他，这是一款出身不凡的产品！
图片附件: 001.jpg (2013-7-23 13:29, 16.58 KB) / 下载次数 605
http://www.91em.com/emzone/bbs/attachment.php?aid=28401&k=87d6eee474bf410de2cca8e210479e6b&t=1788000246&sid=6TbO68
图片附件: 002.jpg (2013-7-23 13:29, 34.75 KB) / 下载次数 607
http://www.91em.com/emzone/bbs/attachment.php?aid=28402&k=ce4bc9902dd6ed1bea2500281a54db3b&t=1788000246&sid=6TbO68
作者: 天衣无缝 时间: 2013-7-23 13:39
既然是源自于DUCATI机车风格的设计理念，那么这款作品自然围绕这个题材就去进行设计，而这款作品的设计者也正是一个机车爱好者，对于品牌及产品的充分理解在这款MOD作品上体现得淋漓尽致，下面就让我们闲话少说，先一睹为快这款作品。

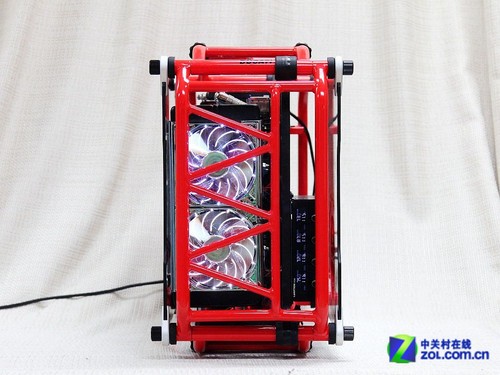

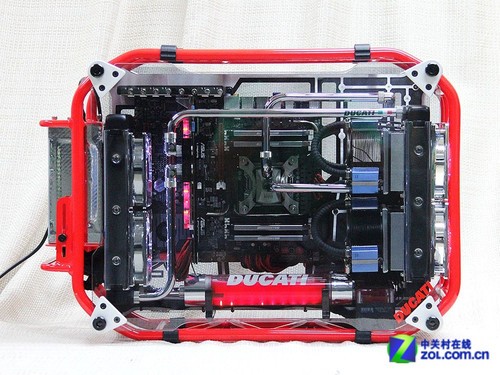

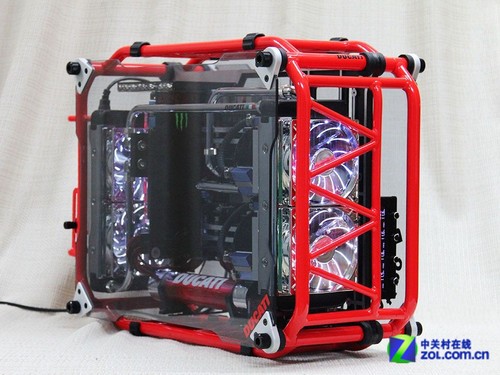

IN WIN D-Frame DUCATI CASE MOD
半导体制冷加铜管散热
保持原厂风格 融入设计元素
顶级硬件整合更显尊贵
初看这款作品，这款机箱作品特意选择红色管路颜色作为MOD的主色调，为了不产生明显的“光污染”，所以这款产品并没有过多的进行灯光方面加工，而是更多以性能及风格方面改进。从上图中我们也能看到这款作品使用了极为罕见的半导体制冷+纯铜管散热器设计，这样的散热方面在MOD作品中也极为罕见，如果你对其性能感兴趣，后边我们会有测试方面展示。
图片附件: 001.jpg (2013-7-23 13:30, 58.92 KB) / 下载次数 597
http://www.91em.com/emzone/bbs/attachment.php?aid=28403&k=d2ce88c9f6843bb94f2cb774dcfdecd2&t=1788000246&sid=6TbO68
图片附件: 002.jpg (2013-7-23 13:30, 70.13 KB) / 下载次数 626
http://www.91em.com/emzone/bbs/attachment.php?aid=28404&k=299d1c89bc181c4ddd67cdacade5e1be&t=1788000246&sid=6TbO68
图片附件: 003.jpg (2013-7-23 13:30, 50.66 KB) / 下载次数 592
http://www.91em.com/emzone/bbs/attachment.php?aid=28405&k=8728eeb283a08e21d54fb14740964ca8&t=1788000246&sid=6TbO68
图片附件: 004.jpg (2013-7-23 13:30, 61.41 KB) / 下载次数 609
http://www.91em.com/emzone/bbs/attachment.php?aid=28406&k=29bb4f01a4903a71e2a1edcca022a719&t=1788000246&sid=6TbO68
作者: 天衣无缝 时间: 2013-7-23 13:41
刚刚我们已经从整体上看了这款MOD作品的形象，可以说从色调风格，到产品细节都融入了DUCATI风格的元素，强劲散热与铜管散热的搭配也与DUCATI机车风格类似，没有强劲的散热保证，再好的机车也难以保证稳定工作，而充满金属风格的MOD风格也为这款作品锦上添花。

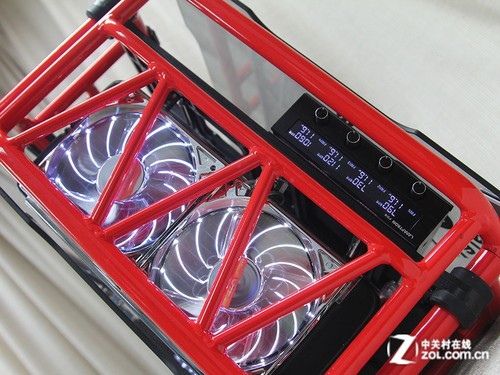

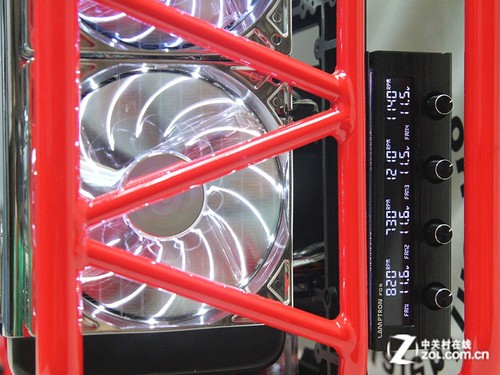

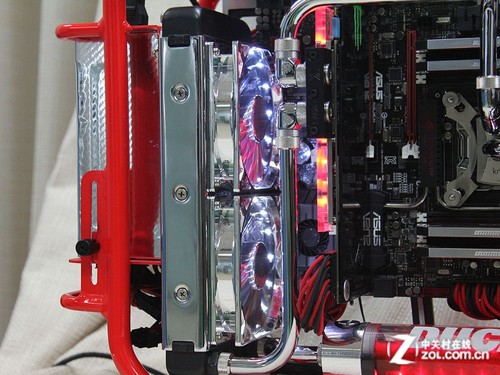

白色阿波利斯风扇加监控面板组合
准确监控风扇转速并可调控
我们从机箱前部开始说起，这款机箱前后共采用四枚白色阿波利斯风扇为散热排提供散热，并加装一个LAMPTRON四路监控面板进行调控。

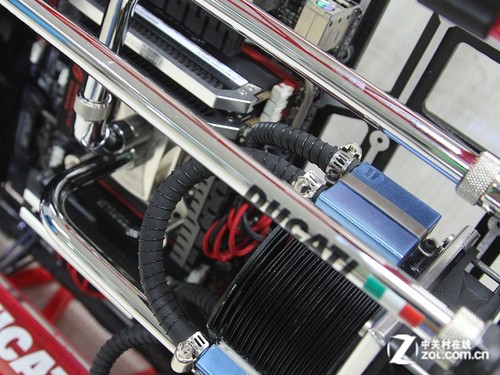

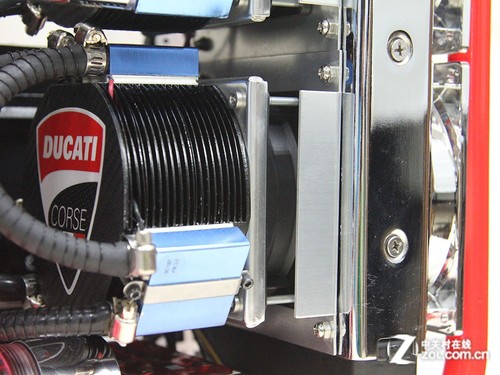

半导体制冷我们极少应用

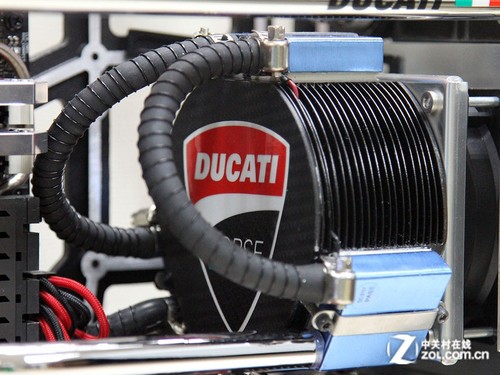

这就是强劲散热的来源
做工缜密的线材包裹
可以看到这款作品采用双半导体制冷技术，强劲的散热性能在后边我们会进行展示，而严谨的做工也让我们看到了制作者的用心。铜管的巧妙融合让这款作品金属感十足，在美观的同时也为散热添砖加瓦。
图片附件: 001.jpg (2013-7-23 13:40, 69.93 KB) / 下载次数 597
http://www.91em.com/emzone/bbs/attachment.php?aid=28407&k=5ce2b0bad786bd9b70e2dddd72c92a4a&t=1788000246&sid=6TbO68
图片附件: 002.jpg (2013-7-23 13:40, 61.4 KB) / 下载次数 626
http://www.91em.com/emzone/bbs/attachment.php?aid=28408&k=39560128424ff6be0a08e2e5f0b22740&t=1788000246&sid=6TbO68
图片附件: 003.jpg (2013-7-23 13:40, 60.78 KB) / 下载次数 593
http://www.91em.com/emzone/bbs/attachment.php?aid=28409&k=01114a6a86e4ac4a23eae652e7889ddb&t=1788000246&sid=6TbO68
图片附件: 004.jpg (2013-7-23 13:40, 59.57 KB) / 下载次数 577
http://www.91em.com/emzone/bbs/attachment.php?aid=28410&k=6d55ac8cdc40396dd3957395b37a4741&t=1788000246&sid=6TbO68
图片附件: 005.jpg (2013-7-23 13:40, 70.64 KB) / 下载次数 590
http://www.91em.com/emzone/bbs/attachment.php?aid=28411&k=1606f6dbf17e2c3e83ef64e6465592b7&t=1788000246&sid=6TbO68
作者: 天衣无缝 时间: 2013-7-23 13:43
顶级硬件的整合对于一款MOD作品来说必不可少，而这款产品的硬件组合也让普通消费者望尘莫及。I7 3960X+ASUS R4E+Nvidia Titan的组合让我们无需列表介绍，相信硬件发烧友从简单的数字与字母组合已经知道了其不菲的身价。
华硕RAMPAGE IV EXTREME 可谓一代板皇

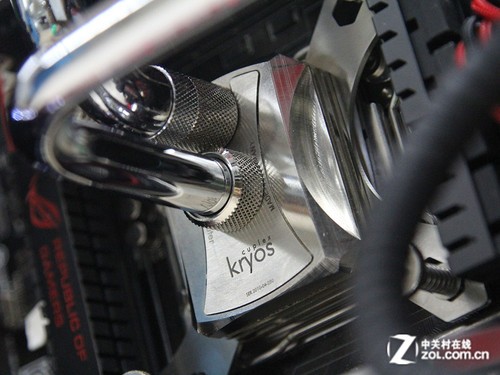

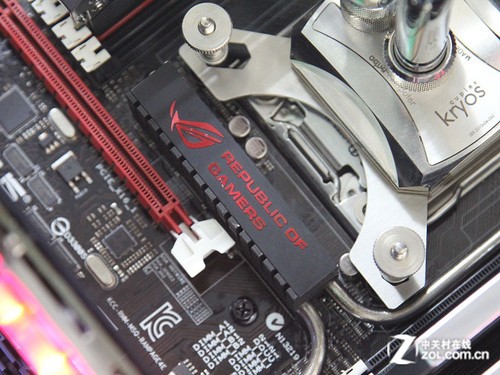

价值不菲的cuplex kryos XT才能镇住3960X

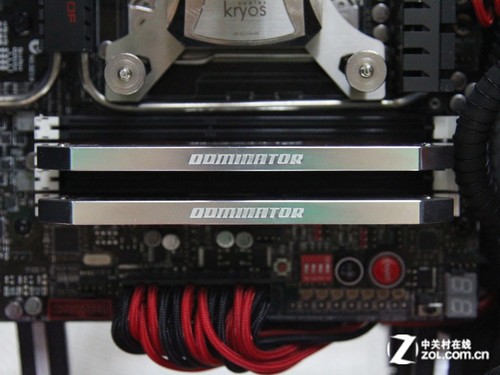

四根海盗船高性能内存

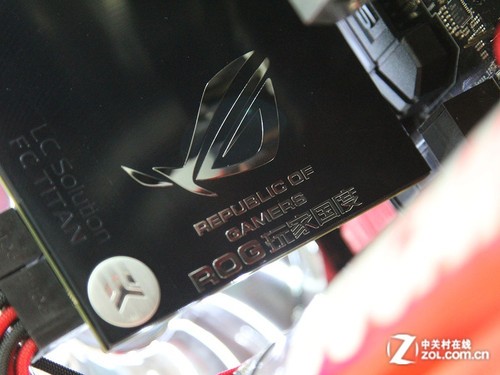

顶级显卡Nvidia Titan应对任何图形处理不在话下

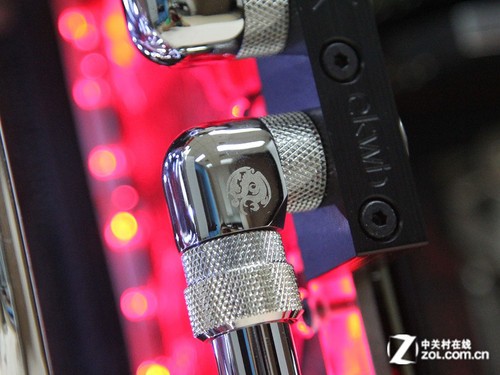

BP接头保证水冷运行不漏液
海韵电源已经被穿上了新衣
强悍的配置毋庸置疑，豪华的硬件组合也让这台主机身价倍增，如果内行看门道，那么作为外行看看热闹就好，我们在欣赏其优秀设计的同时，可以看到其在硬件上的用心搭配，虽然ASUS R4E主板已经不是最新作品，但是其旗舰的设计搭配在这款作品中更加完美，全尺寸板型可以将机箱最大化舒展。而顶级Titan的显卡也对得起旗舰级性能。虽然海韵电源已经被包裹新衣，但是其强悍的性能为爱机提供源源不断的动力。
图片附件: 001.jpg (2013-7-23 13:41, 66.69 KB) / 下载次数 605
http://www.91em.com/emzone/bbs/attachment.php?aid=28412&k=8b4744ed8c98650d3dc7b5fc47351de1&t=1788000246&sid=6TbO68
图片附件: 002.jpg (2013-7-23 13:41, 48.8 KB) / 下载次数 616
http://www.91em.com/emzone/bbs/attachment.php?aid=28413&k=3224e374b2b35ef6b5968d5b297cac90&t=1788000246&sid=6TbO68
图片附件: 003.jpg (2013-7-23 13:41, 43.76 KB) / 下载次数 598
http://www.91em.com/emzone/bbs/attachment.php?aid=28414&k=a29fd130ba04c6d9665b8fc9cc1dafb1&t=1788000246&sid=6TbO68
图片附件: 004.jpg (2013-7-23 13:41, 66.92 KB) / 下载次数 622
http://www.91em.com/emzone/bbs/attachment.php?aid=28415&k=87999ab8bb65cdd317bcfbdb7312bdaf&t=1788000246&sid=6TbO68
图片附件: 005.jpg (2013-7-23 13:41, 47.98 KB) / 下载次数 592
http://www.91em.com/emzone/bbs/attachment.php?aid=28416&k=2f8253fd0c120aba60e9c845f8bb2479&t=1788000246&sid=6TbO68
图片附件: 006.jpg (2013-7-23 13:41, 65.86 KB) / 下载次数 607
http://www.91em.com/emzone/bbs/attachment.php?aid=28417&k=53979026377b1c73074933de0f5c150d&t=1788000246&sid=6TbO68
作者: 天衣无缝 时间: 2013-7-23 13:45
一台MOD作品终归要考究产品品质，而闲钱我们通过大量图片见到了其不仅具备强劲的散热性能，在细节方面同样考究，而这款还有很多设计亮点没有进行展现，下面我们就看看这台作品是如何处理更多小细节为整体性做工贡献。

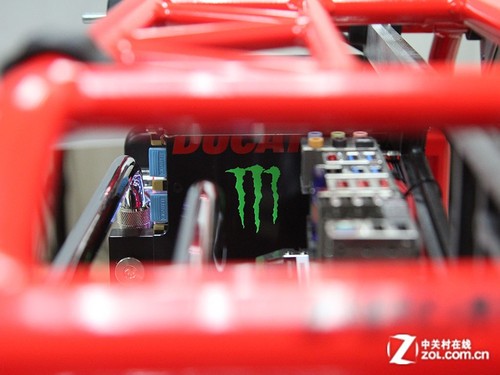

透过天窗看那数量庞大的接口

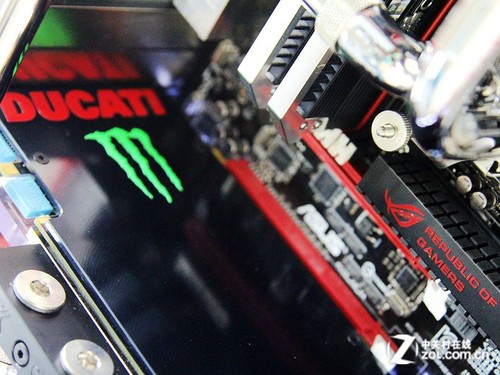

鬼爪贴纸亮了！

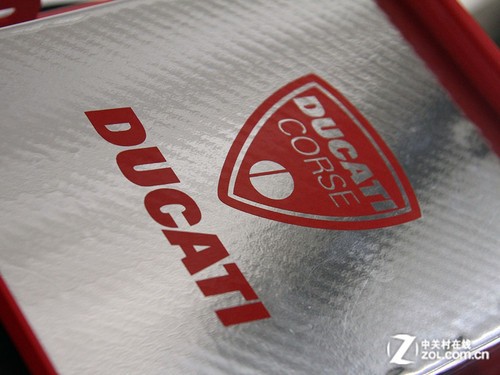

贴纸品质也可提升产品形象
顶级硬件的支持必不可少

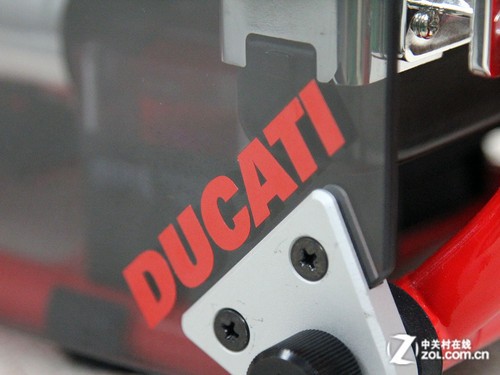

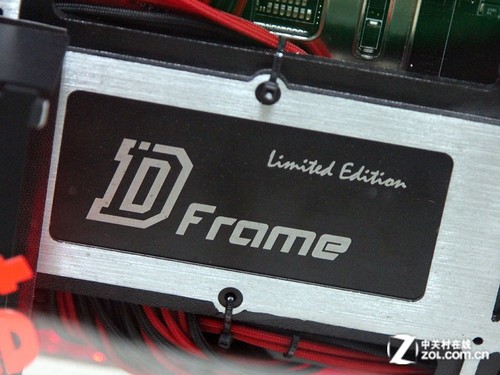

原厂LOGO同样很炫
杜卡迪电源？恩！至少是一样的红色

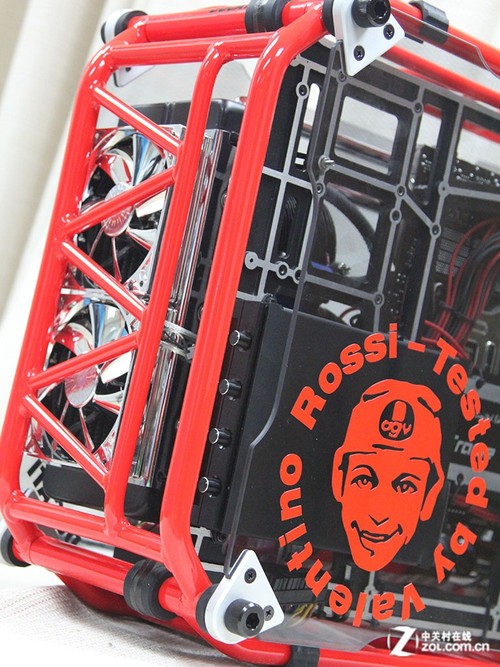

车神罗西必不可少。。。（如果不清楚他是谁的话请自行搜索）
我们从最后的车身罗西说起，这可是跟杜卡迪品牌息息相关的人物，如果你不了解他的事迹，自行百度吧，相信只要是爱好赛车运动的，总能对这个名字说点什么。这页中大量的LOGO为作品呈现了很好的氛围，不要认为贴纸会影响到MOD的气质，敲到好处的点缀不仅能够提升作品形象，更可让广大玩家读懂作品的内涵。
图片附件: 001.jpg (2013-7-23 13:44, 45.26 KB) / 下载次数 615
http://www.91em.com/emzone/bbs/attachment.php?aid=28418&k=a60862ac825a3d76bfe6beb6d905508e&t=1788000246&sid=6TbO68
图片附件: 002.jpg (2013-7-23 13:44, 39.88 KB) / 下载次数 622
http://www.91em.com/emzone/bbs/attachment.php?aid=28419&k=3059308c0a3a7ac9b87b0a0144b492c8&t=1788000246&sid=6TbO68
图片附件: 003.jpg (2013-7-23 13:44, 36.82 KB) / 下载次数 617
http://www.91em.com/emzone/bbs/attachment.php?aid=28420&k=273cbfb25e5fd4edbbb637289f9efd57&t=1788000246&sid=6TbO68
图片附件: 004.jpg (2013-7-23 13:44, 41.43 KB) / 下载次数 617
http://www.91em.com/emzone/bbs/attachment.php?aid=28421&k=bf976238466baf570fd387d6e6e849d8&t=1788000246&sid=6TbO68
图片附件: 005.jpg (2013-7-23 13:44, 51.63 KB) / 下载次数 625
http://www.91em.com/emzone/bbs/attachment.php?aid=28422&k=9060cebfdcdf19a44b0e1209efacd98e&t=1788000246&sid=6TbO68
图片附件: 006.jpg (2013-7-23 13:44, 45.8 KB) / 下载次数 613
http://www.91em.com/emzone/bbs/attachment.php?aid=28423&k=8aa1e5d9109a87d49d0a0d344dc16b42&t=1788000246&sid=6TbO68
图片附件: 007.jpg (2013-7-23 13:44, 65.32 KB) / 下载次数 604
http://www.91em.com/emzone/bbs/attachment.php?aid=28424&k=88d7720f1c50ce7cc7a5cba44625c1b1&t=1788000246&sid=6TbO68
作者: 天衣无缝 时间: 2013-7-23 13:47
我们在回归到这款作品本身的特点，强劲的散热性能。刚才我们已经介绍过，这款作品采用半导体加铜管散热制冷的方式为整机提供稳定运行的保证。而细节方面我们也应该进行更多的了解。

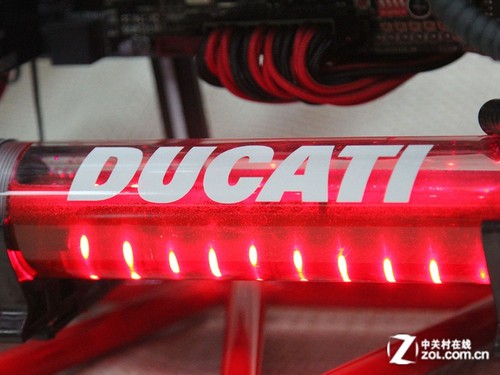

杜卡迪水箱？灯光一打更加炫

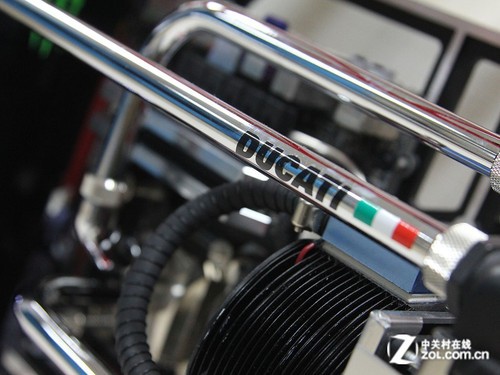

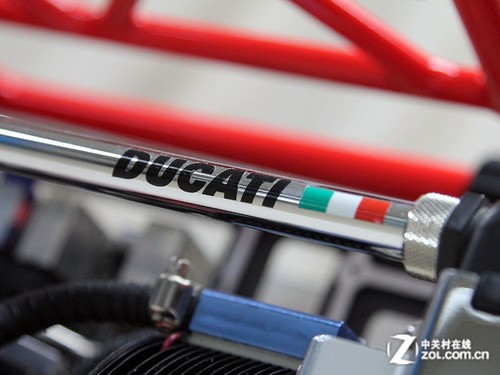

杜卡迪铜管？不，这只是贴纸“高仿版”
意大利国旗，DUCATI这熟悉的6个字母，是多少机车爱好者的梦想，如果我们还不能重金消费机车，那就先来个机箱预热下吧。
较大的水泵才能带动整体循环
平行对称管路让整体更加美观

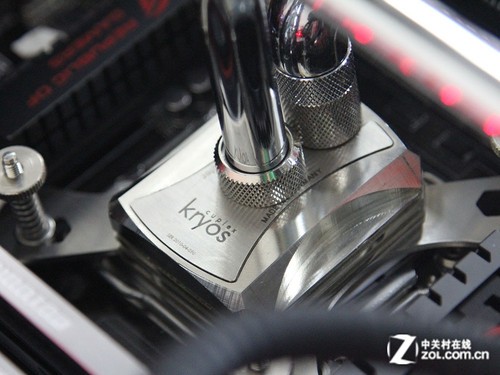

冷头做工毋庸置疑

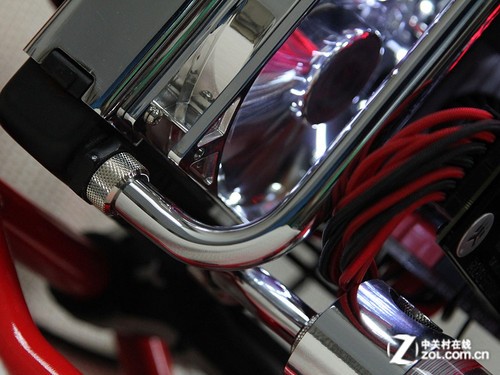

定制90度角铜管
整机多处采用杜卡迪贴纸进行装饰，可以说水冷搭配半导体加铜管让整体性能更进一步，预知性能方面敬请下页分解！
图片附件: 001.jpg (2013-7-23 13:46, 44.02 KB) / 下载次数 625
http://www.91em.com/emzone/bbs/attachment.php?aid=28425&k=456885b8b6e702cb61b426bc48d180c3&t=1788000246&sid=6TbO68
图片附件: 002.jpg (2013-7-23 13:46, 39.56 KB) / 下载次数 588
http://www.91em.com/emzone/bbs/attachment.php?aid=28426&k=6b344dce39599683f042ccf89a8fae70&t=1788000246&sid=6TbO68
图片附件: 003.jpg (2013-7-23 13:46, 51.55 KB) / 下载次数 621
http://www.91em.com/emzone/bbs/attachment.php?aid=28427&k=ae95129a41035221aee03c8b486a5e0e&t=1788000246&sid=6TbO68
图片附件: 004.jpg (2013-7-23 13:46, 50.61 KB) / 下载次数 628
http://www.91em.com/emzone/bbs/attachment.php?aid=28428&k=c937c8baff956ffb68e4f7b663bd759b&t=1788000246&sid=6TbO68
图片附件: 005.jpg (2013-7-23 13:46, 46.79 KB) / 下载次数 594
http://www.91em.com/emzone/bbs/attachment.php?aid=28429&k=d68fb39d3e04bf73a98c086a340c8336&t=1788000246&sid=6TbO68
图片附件: 006.jpg (2013-7-23 13:46, 54.49 KB) / 下载次数 616
http://www.91em.com/emzone/bbs/attachment.php?aid=28430&k=0c04ff90a60f0b6d951667dd92f7acb6&t=1788000246&sid=6TbO68
作者: 天衣无缝 时间: 2013-7-23 13:49
终于到了展示其强劲散热性能的时候了！这里我们并不想用常规的检测方式来证明其散热性能，而是通过高端的热成像来展示其整体完美的控温性能。

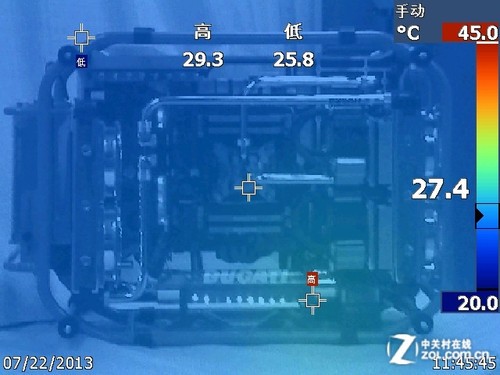

先来一张整体温度
通过热成像仪检测，可以看到整机内最高温度在30度附近，而最低温度仅有25度左右，这样的测试结果是否真实呢？下面我们看看各个点的温度。

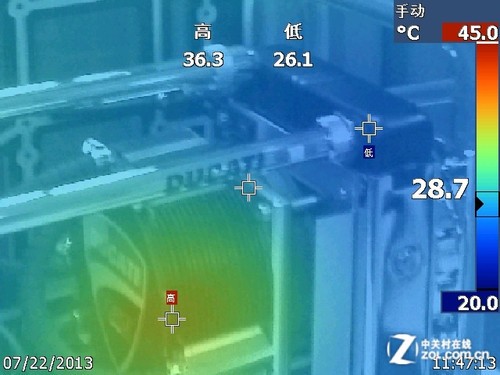

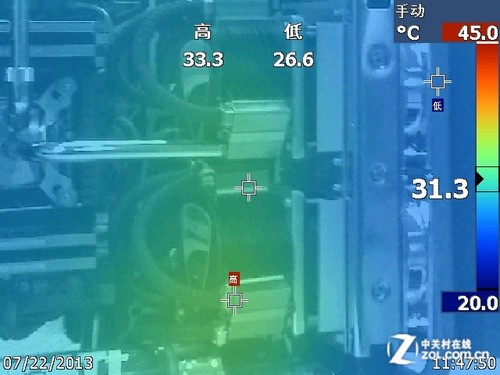

整机温度最高出现在半导体部分 为33.3度
散热排温度仅为26度 半导体温度为36度

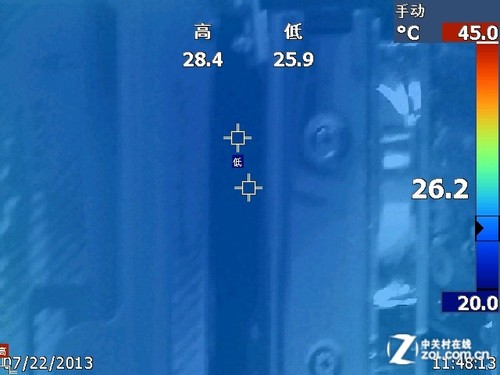

尾部冷排温度为26.2度

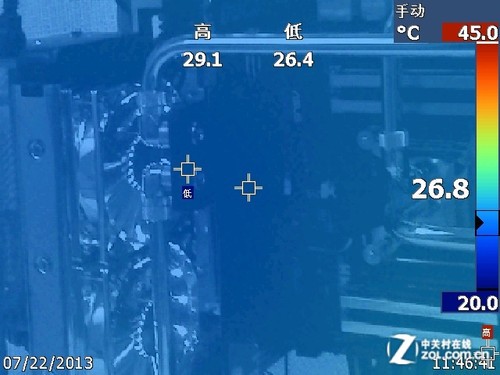

Titan虽然有背板 但是局部温度仅为26.8度
虽然测试时仅为空载温度表现，但是其整体平均不到30度的性能表现还是令我们十分满意的，而半导体制冷的强悍性能更表现在满载的时候，未来我们会对本机进行深入测试。
图片附件: 001.jpg (2013-7-23 13:48, 43.54 KB) / 下载次数 602
http://www.91em.com/emzone/bbs/attachment.php?aid=28431&k=c1fc160e43891376d98338720ab449f7&t=1788000246&sid=6TbO68
图片附件: 002.jpg (2013-7-23 13:48, 43.62 KB) / 下载次数 622
http://www.91em.com/emzone/bbs/attachment.php?aid=28432&k=0024d2bfc59c2c952314befb370d7573&t=1788000246&sid=6TbO68
图片附件: 003.jpg (2013-7-23 13:48, 43.11 KB) / 下载次数 638
http://www.91em.com/emzone/bbs/attachment.php?aid=28433&k=689296d7d48002c280f53e40ad1eebfe&t=1788000246&sid=6TbO68
图片附件: 004.jpg (2013-7-23 13:48, 35.48 KB) / 下载次数 604
http://www.91em.com/emzone/bbs/attachment.php?aid=28434&k=33d4aa637a18fdae9f6f44c428dda9eb&t=1788000246&sid=6TbO68
图片附件: 005.jpg (2013-7-23 13:48, 41.97 KB) / 下载次数 617
http://www.91em.com/emzone/bbs/attachment.php?aid=28435&k=a7fb033dfc60926245523b13eed60f96&t=1788000246&sid=6TbO68
作者: 天衣无缝 时间: 2013-7-23 13:50
据了解这款作品的售价有数万元，面对这样一款作品你是否也会动心？当然它确实是一款消费产品，但是昂贵的价格会让很多消费者望而却步。其实很多网友也会怀疑我们说的数万元这个价格，这样的作品我们当然不能仅仅就产品价格来进行定价，较高的设计及手工等费用也是一笔不小的开销。对于这款MOD作品，我们也将所有图片进行了整合，如果想更加详细了解作品可以看<杜卡迪MOD图赏>。
其实在这里我们简单说一下手工部分，这样的作品看似简单，但是想做到完美搭配，不仅需要对硬件市场的了解来进行搭配，更要结合机箱风格主题特点去寻找适当的硬件。在这来说，当硬件确定之后，如果你想拥有一台属于自己独一无二的作品，就要考虑作品的特点，例如本文中所介绍的作品，巧妙的铜管应用就让作品档次上升一个台阶，而半导体制冷除了拥有强劲的性能之外，也令这台作品做到了独一无二的特点。当然再来说说手工，如果想打造这样一台作品，即使是全职去打造，也需要一定得时间精力。在后期的维持稳定测试阶段也需要付出辛苦，所以高昂的设计及手工费用自然是必不可少的。
编辑点评：这种作品没什么好点评的了。只要你拥有充足的资金和设计理念，你当然也可以自己动手打造一台独具一格的作品，当然这需要你要在多方面共同努力，如果你在某些方面拿捏不准，笔者还是建议你交给专业人士去搞定吧，毕竟一旦出现问题会造成很多麻烦，如果漏液的话。。。如果运行故障。。。可能都是你很难直接解决的。如果你是专业人士不妨也动手试试，如果你是外行，觉得看热闹不过瘾的话，也可以搞一搞。
责编点评：杜卡迪（DUCATI）风格，使用了极为罕见的半导体制冷+纯铜管散热器设计，I7 3960X+ASUS R4E+Nvidia Titan的奢华硬件组合，这就是迎广天价杜卡迪防滚架机箱。
