作者: 天衣无缝 时间: 2015-9-21 12:27 标题: 【百变我有型】QJ250-J，自虐改装40cm“猿”把

时间：2015-9-21 文章来源：我们爱摩托

　　钱江巡航者250-J，心血来潮，闲的蛋疼，实在无聊，想把这车改成特别的，属于自己的那种风格，此车目前正常行驶2500多km。

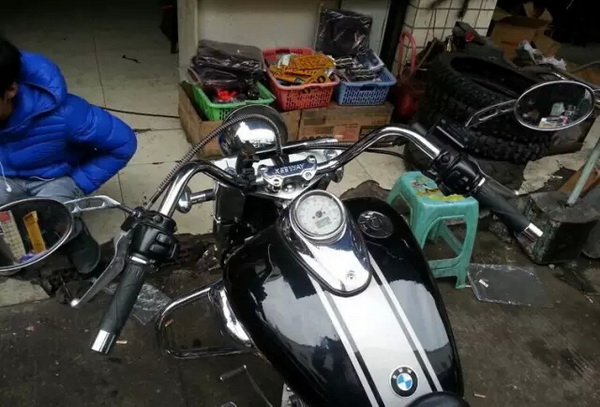

　　原装车把也不错！

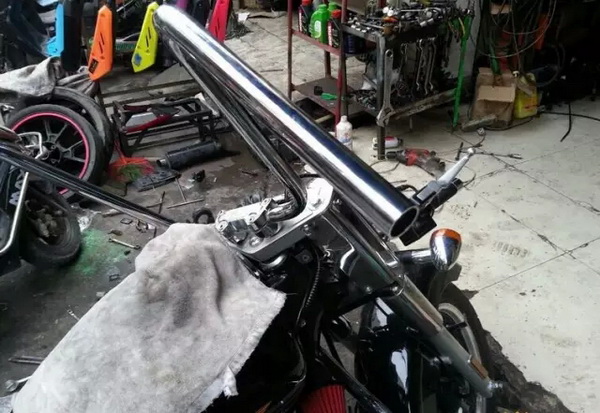

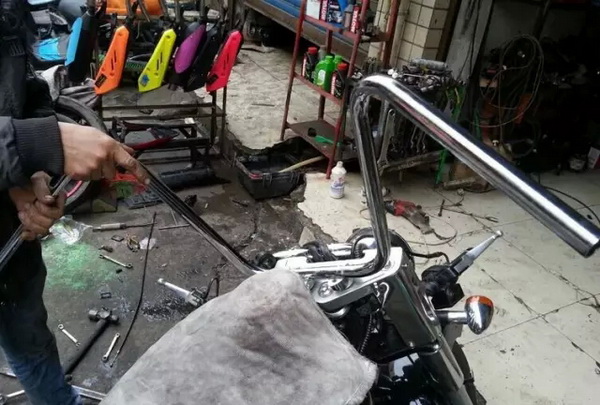

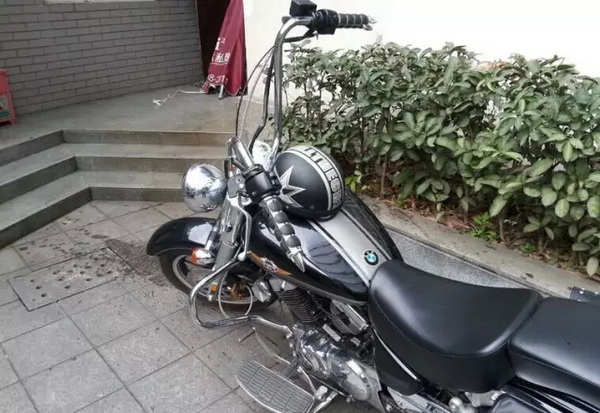

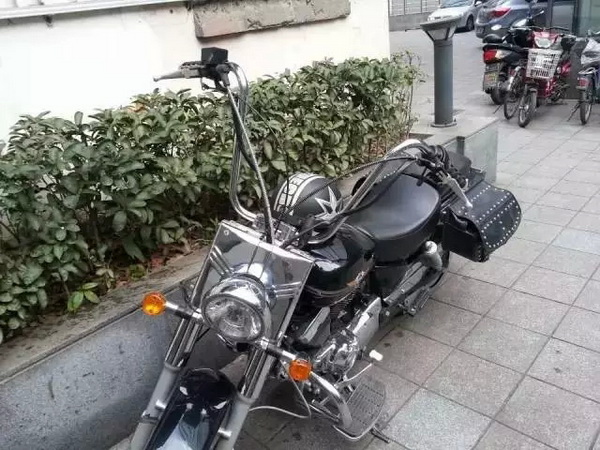

　　开始拆开原装手把，让我们将高40CM，口径25mm的“猿”把装上去吧！
　　那么……问题来了，油门线，离合线，电源线，刹车油泵，油泵口径，都合适么？答案是非常肯定滴，合适，小弟将各种线路的详细规格参数都用笔记本记下来了，好记性不如烂笔头儿，哈哈！
　　油门线1.6M，离合线1.5M，刹车油泵1.6M，刹车油泵口径10个mm，由于手机内存问题，很多照片都没记下来……法克鱿，呜呜呜！万恶的棒子手机。

　　继续上图。

　　原车电路不用改，我1000px的手把，完全合适，只需要加长250px的长度，建议大家千万别用绝缘胶布，不防水，用热熔塑料+热缩管，完美搞定!

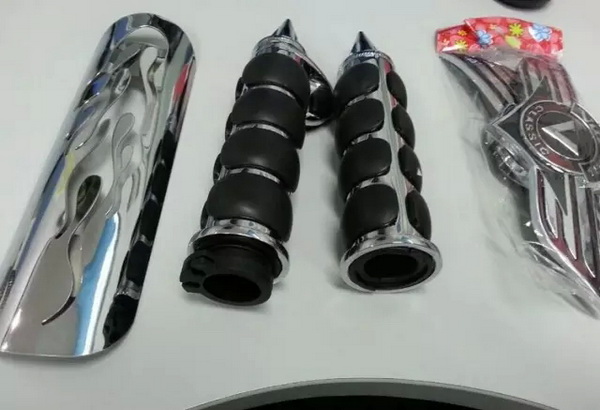

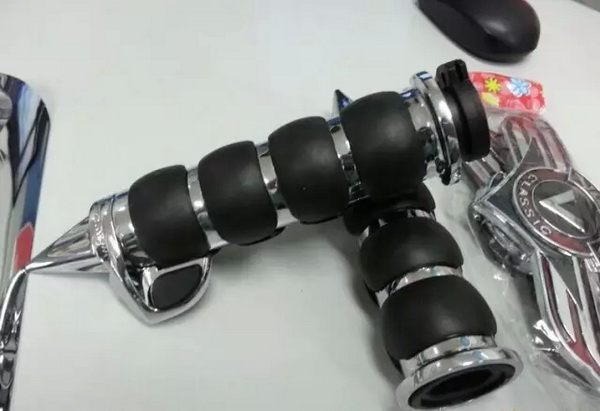

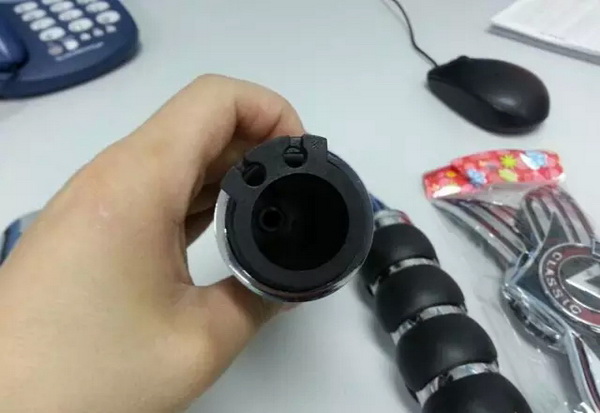

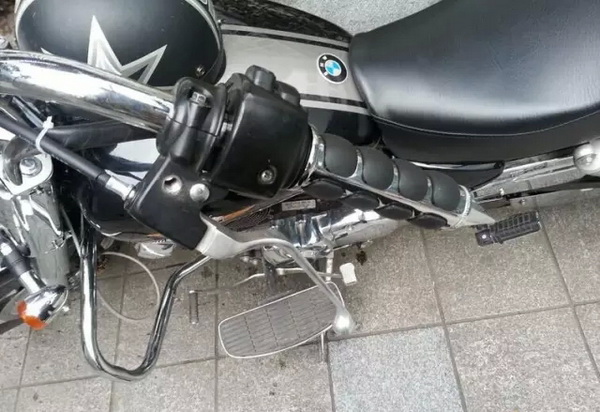

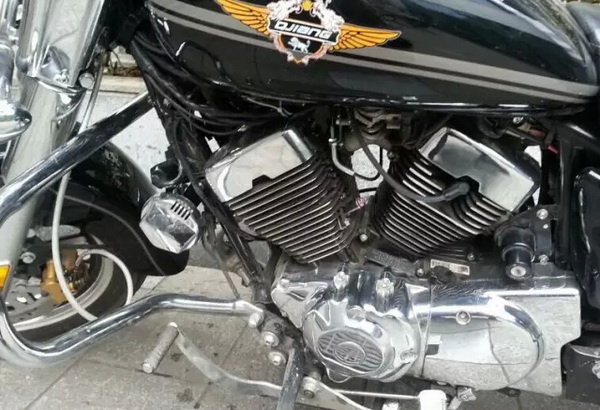

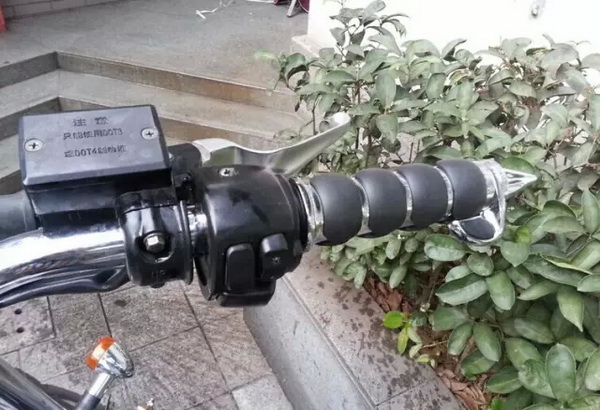

　　买了两个不锈钢材质的手把胶，质量不错，89块钱，非常坚硬；油箱贴标，火神的，25块钱，不过，这款贴标，材质塑料的，要想贴巡航者250上，必须要用电热吹风吹软才行，麻烦；铁马400的发动机排气管隔热罩，25块钱，因为我是改的大直排，因为我学过焊工和钳工，所以朋友给了我两根不锈钢管子，我自己焊接的，这下听得出来马蹄音了，有时候还会有三连拍的声音，pa~pa~pa~pa~pa--pa~pa~pa~，相当动听。

　　生命不息，折腾不止，欢迎各位大神拍砖，吐槽！
　　如果你的改装够创意、够大胆、够个性，干嘛不让更多人看到呢？百变我有型，就是你们的改装舞台。

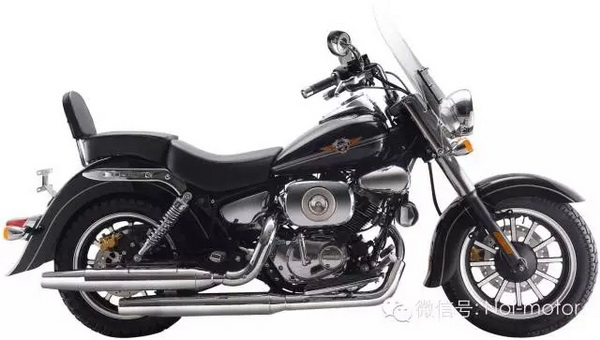

　　巡航者QJ250-J技术参数
　　引擎：风冷四冲程V型双缸/DOHC/每缸4气门
　　缸径×行程：49.0mm×66.0mm
　　排量：249cc
　　压缩比：9.4:1
　　最大功率：13.2kW/8000rpm
　　最大扭矩：16N·m/6000rpm
　　供油方式：电子燃油喷射系统
　　悬挂系统：【前】套筒式正立液压前叉
　　【后】多段可调式双液压弹簧
　　制动系统：【前】钻孔式通风盘双活塞卡钳
　　【后】钻孔式通风盘双活塞卡钳
　　长×宽×高：2360mm×960mm×1110mm
　　轴距：1550mm
　　座高：680mm
　　离地间隙：150mm
　　整备质量：175kg
　　油箱容积：15L
　　轮胎：【前】110/90-16
　　【后】130/90-16
　　最高车速：115km/h
