标题: GY6踏板摩托车换中缸换气门油封 [打印本页]

作者: 天衣无缝    时间: 2016-4-7 09:29     标题: GY6踏板摩托车换中缸换气门油封

本帖最后由 天衣无缝 于 2016-4-7 09:30 编辑

2016-02-21 06:00 作者:唐福林

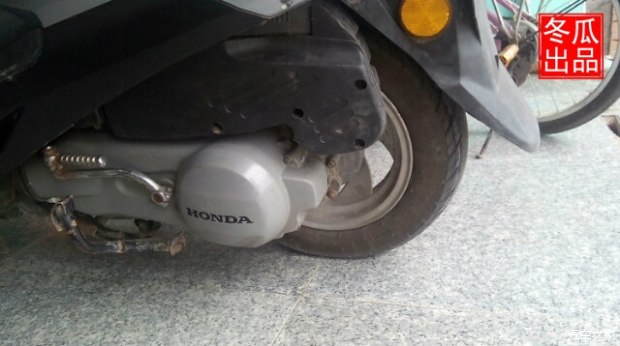

  今天给大家说一说怎么样换中缸和气门油封。其实换中缸和油封不算很难的事情,只要有一点动手能力。学这个不算难,现在给外面的换个中缸小地方的师傅收费最少都要100,大城市的都是200起步。有一定车龄的踏板车烧机油和油封都是比较常见的问题。就以踏板车的GY6发动机为讲解对象,GY6种发动机在国内的很常见,国内的一二线品牌都在用这种发动机。
  GY6发动机由日本本田设计开发,后来由三阳,光阳生产,原用于三阳迪爵,光阳豪迈系列,当GY6的技术大量转移到内陆各地后,因其结构简单、成本低廉,技术成熟,被国内厂商仿制后,大量用于各种式样的国产踏板。

  ---------------------------------------------------------------------------

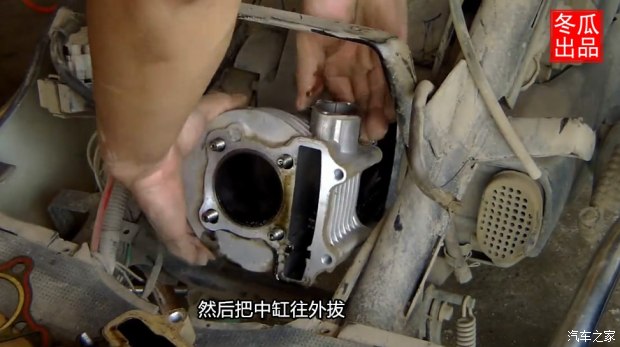

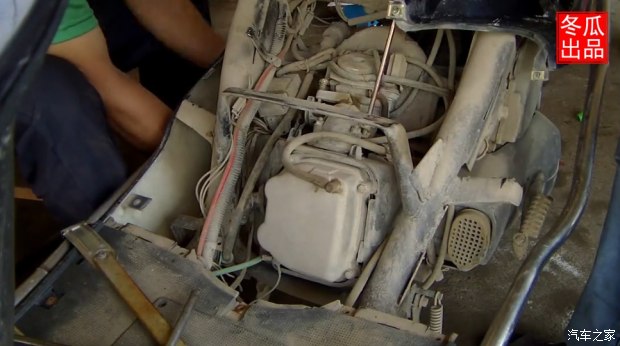

  下面直接介绍怎么样换中缸。先把车子的外壳给拆开,有的车型不用拆发动就有足够的空间,有的车型则要把发动机从车架拆下来,才有足够的空间换。这里的这辆空间足够,就不用把发动机从车架上拆下来。

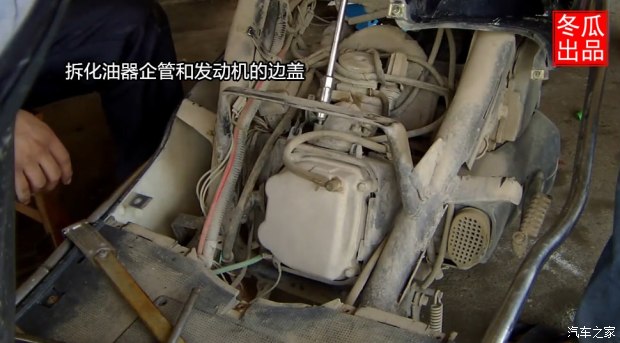

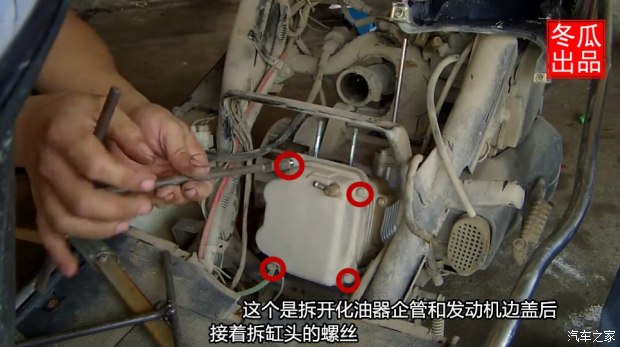

  先拆开发动机的化油器链接部分和发动机的边盖
  上面的这张图是拆开化油器和发动机边盖后。

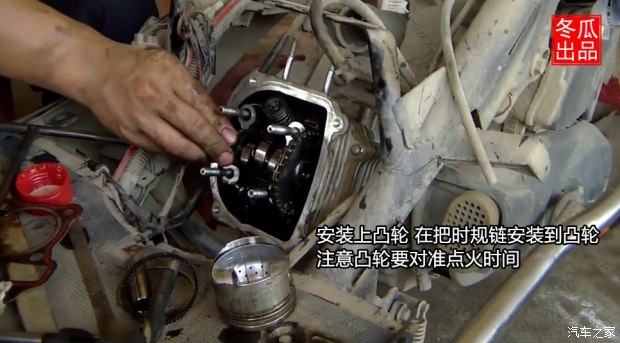

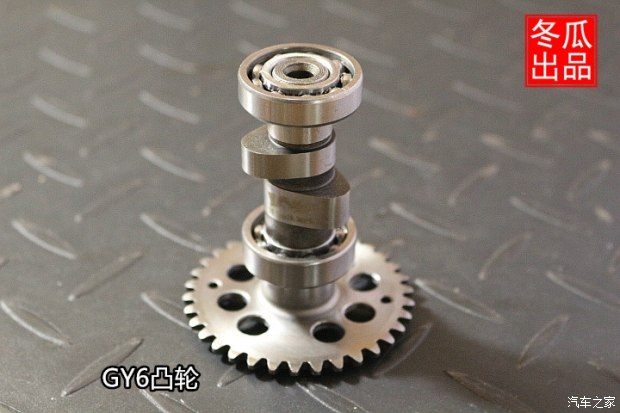

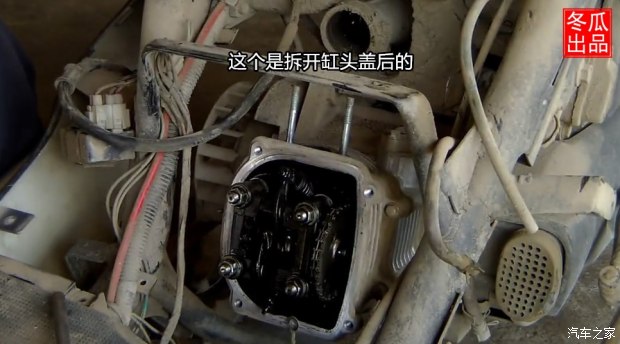

  这个是拆开缸头后的可以看到气门 凸轮 时规链

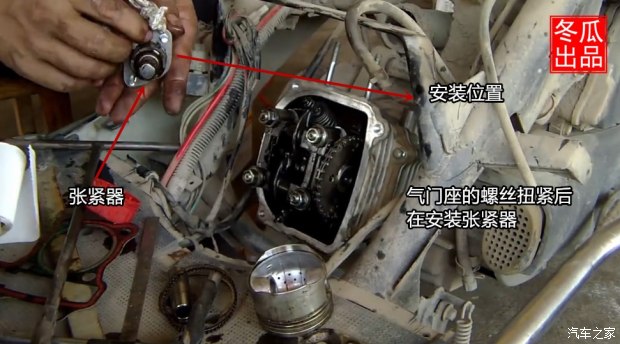

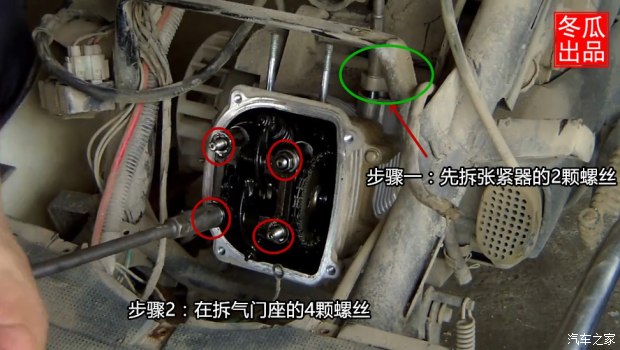

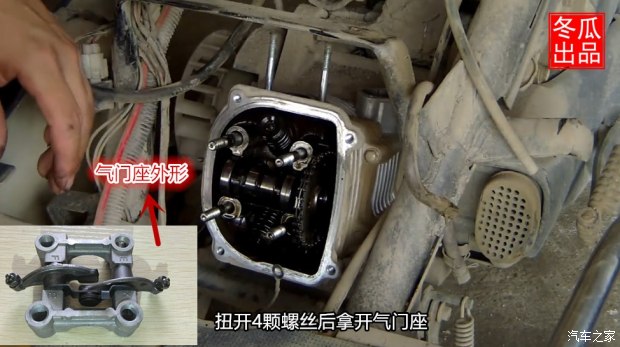

  先拆摩托车的张紧器,张紧器一般只有2颗固定螺丝,张紧器中间那颗螺丝不用理。然后在拆气门座的4颗螺丝。

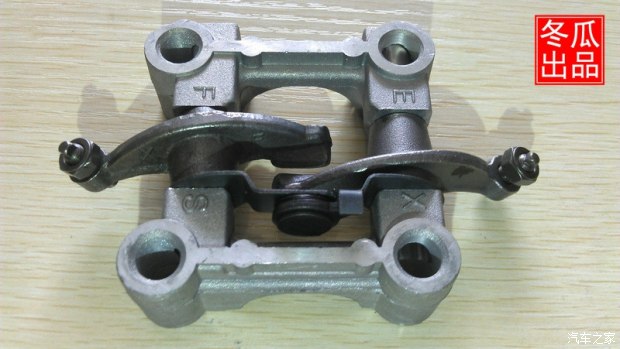

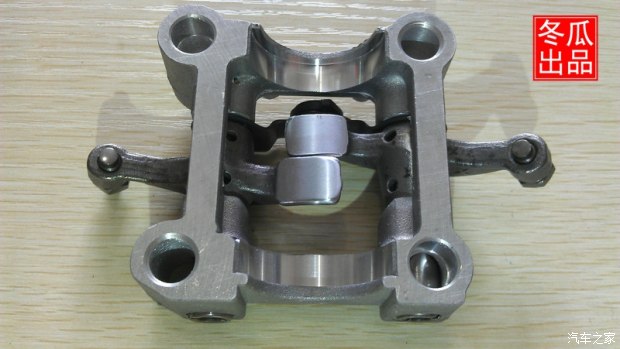

  然后拿开气门座  下面给大家上两张气门座高清图

  上面这张是气门座的反面。左右2个是摇臂。

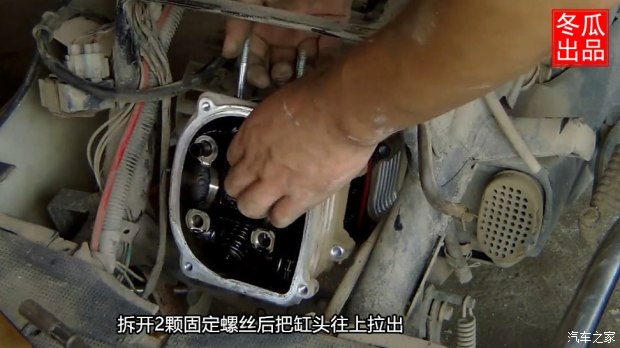

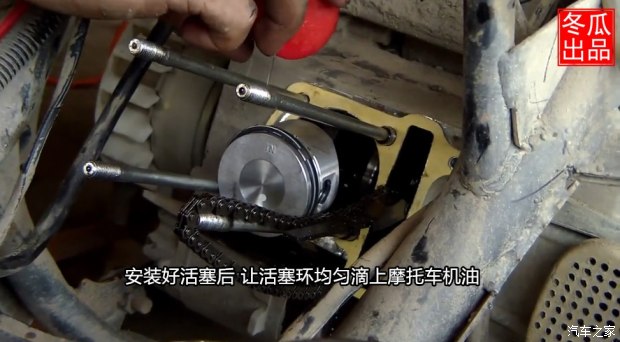

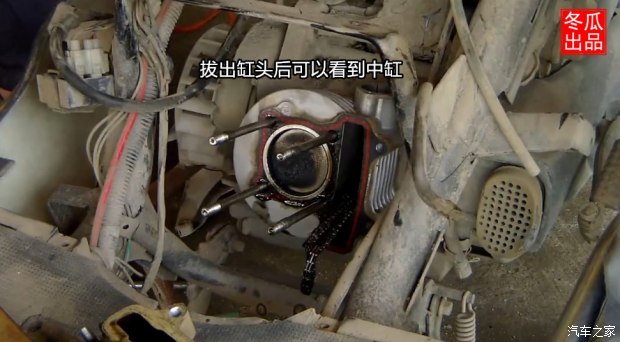

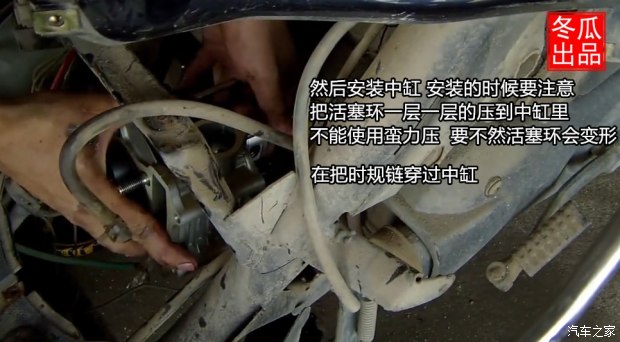

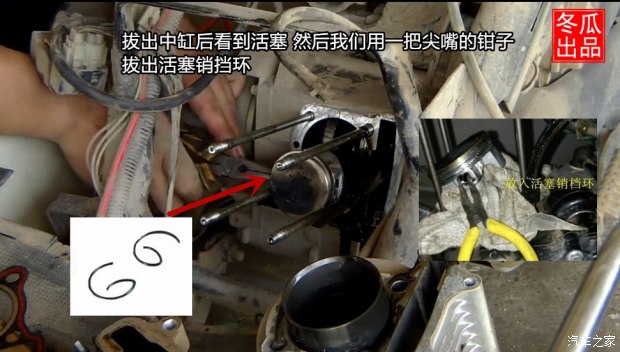

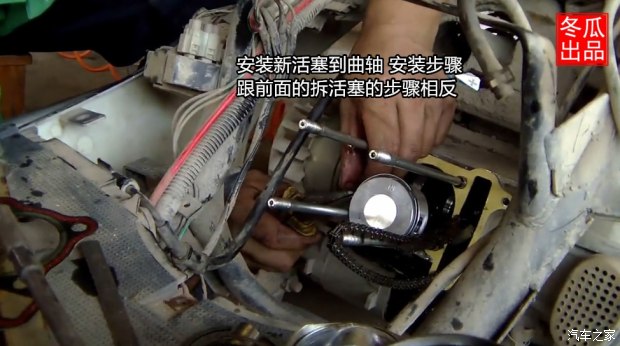

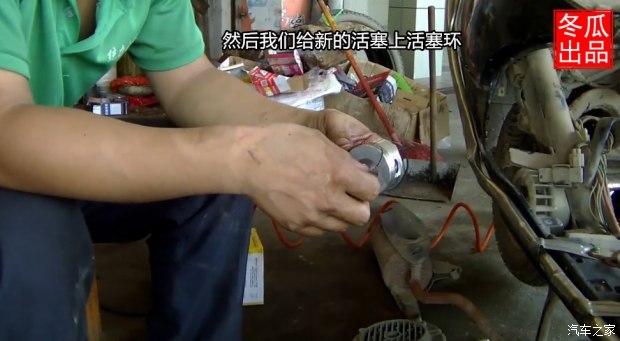

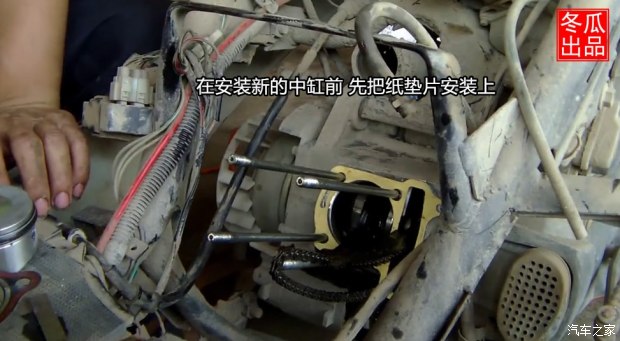

  安装活塞环要注意:

  四冲程的活塞环,一般头道环是亮白色,二道环是黑色,装时向装油环,首先装油环的衬环,然后在衬环两侧分别装入两道薄薄的油环,油环的开口要与衬环开口相错开,左右各约10-20度即可。然后再装入二道环,最后装头道环,注意这两道环的环口处,有字标记的那一面要向上,即向着活塞顶部方向,环口也要错开,一般是头道环、二道环和油环的开口各错开120度,环口尽量不要向着进排气门、油道和活塞销,但实际上一般只要环口错开不对口就可以了。

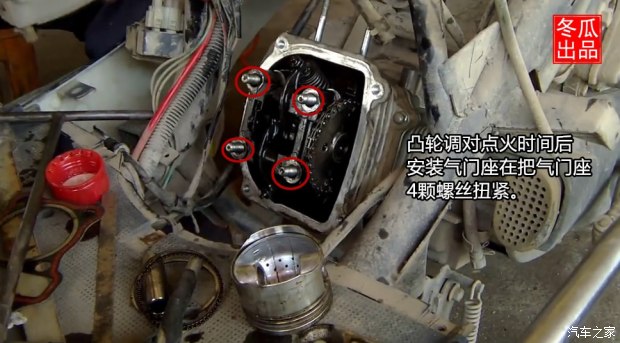

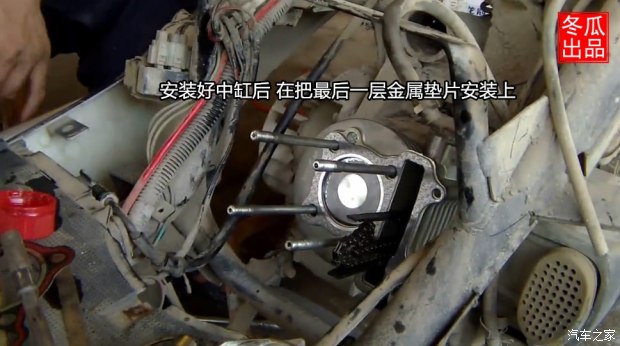

  安装好中缸后 要记得把T线对齐  如果不知道T线的朋友,可以转动曲轴把活塞转到中缸的最高点,就是T线的位置了。通俗的讲就是把活塞顶到最高点,不清楚的朋友自己看视频。

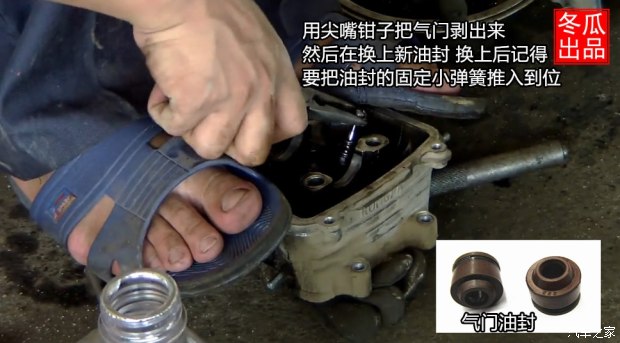

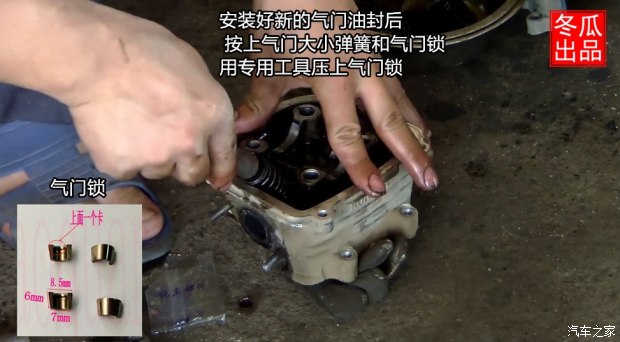

  下面就是拆缸头的气门油封步骤

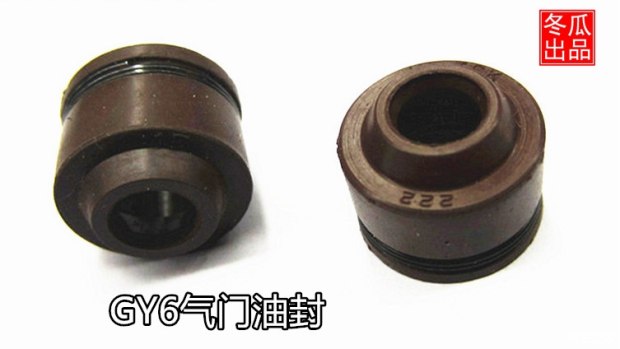

  上面是油封高清图 不同的类型的摩托车油封口径不一样长度也不一样,不能乱用。

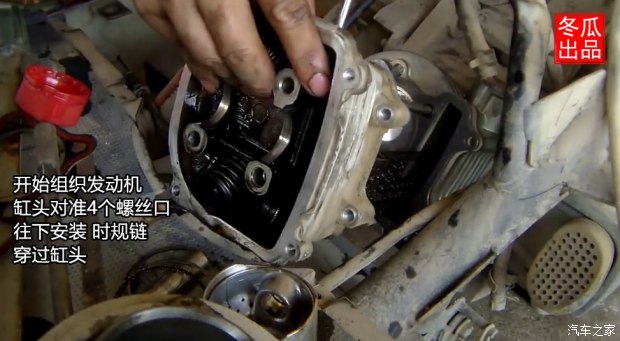

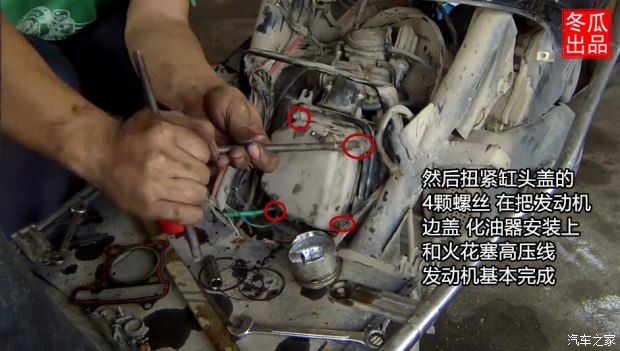

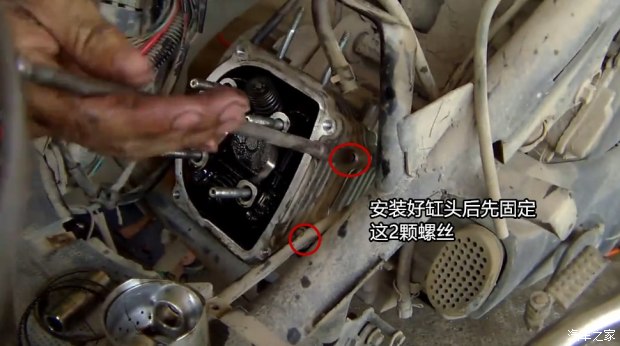

  上面的步骤都弄好后 下面就是安装发动机了





  弄完这些基本就完成了!
